Transparentes ERP System mit Dispositionstool und Materialrückverfolgung
Planungssystem mit Netzplanung und Terminvisualisierung
CAD –Systeme: Inventor 3D, MEGACAD3D 2012, TopSolid Design 3D,

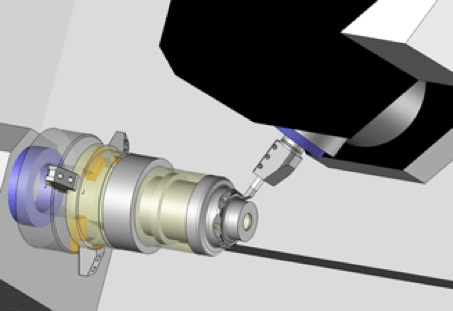

CAM System: TopSolid CAM 3D

Stähle: Baustähle, Einsatzstähle, Werkzeugstähle, Federstähle, Verschleißstähle, Dublexstahl
Edelstahle: 1.4301, 1.4307, 1.4310, 1.4404, 1.4571, 1.4539, 1.4828, 1.4841
NE-Metalle: Messing, Bronze, Aluminium, Kupfer, Nickellegierungen

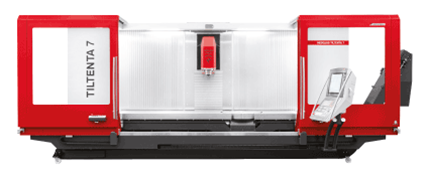

Hedelius - Tiltenta 7 Magnum (7-3200)

Arbeitsbereich:
X = 3200 mm, Y = 750 mm, Z = 800 mm
Schwenkbereich = -5° – +98° / -98° - +98°
Spindeldrehzahl pro Minute =  max. 18.000
Aufspannfläche & Belastung Festtisch:
3680 x 750 mm, 3.000 kg
Aufspannfläche & Belastung Rundtisch:
Ø 750 mm, 800 kg

Besonderer Vorteil gegenüber unseren anderen Bearbeitungszentren:

• Geringere Rüstzeit durch 230 integrierte Werkzeugplätze
• Mannlose Fertigung möglich

Zum kompakten Überblick

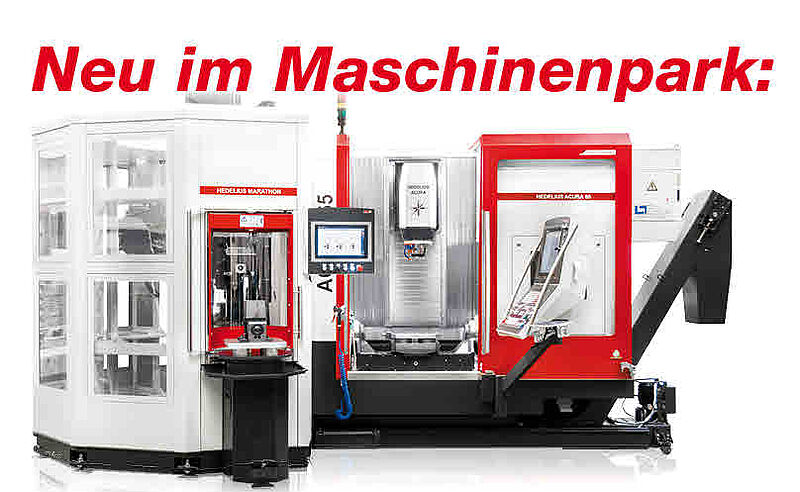

Hedelius - ACURA 65 MARATHON

Arbeitsbereich:
X = 700mm, Y = 650/375mm, Z = 600mm
Schwenkbereich = +30° – -115°
Spindeldrehzahl pro Minute =  max. 14.000
Automatisierte Palettenbeladung:
max. Werkstückgewicht = 150 kg
max. Werkstückgröße = 400 x 400 x 500 mm
Manuelle Beladung:
max. Werkstückgewicht = 500 kg
max. Werkstückgröße = 700 x 700 x 500 mm

Besonderer Vorteil gegenüber unseren anderen Bearbeitungszentren:

• Geringere Rüstzeit durch 245 integrierte Werkzeugplätze
• Mannlose Fertigung möglich durch Werkzeugbruch-Kontrolle

Datenblatt

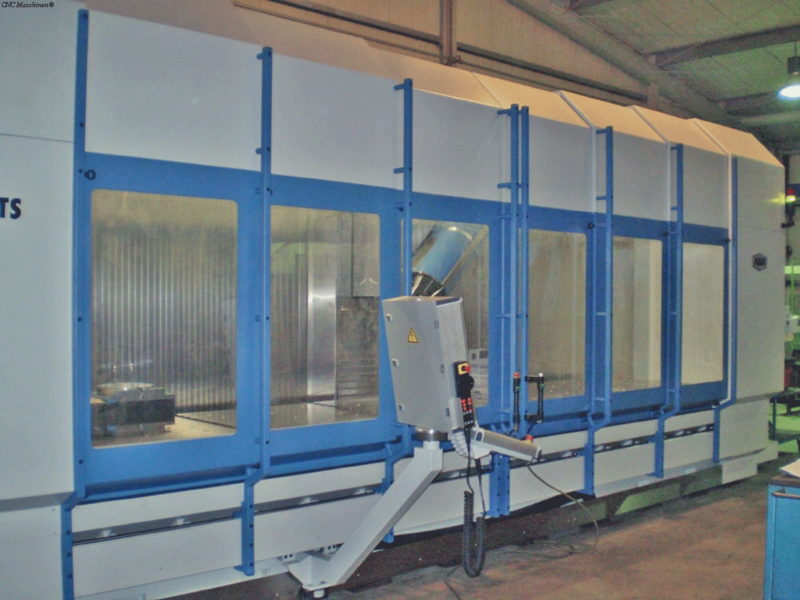

Typ – AXA VHC3-5000 M- Steuerung iTCN 531 (2 Stück):

Arbeitsbereich:
X= 5000mm, Y= 900mm, Z= 950mm
B-Achse +/-90° stufenlos
Integrierter 3D Meßtaster RMP60
Tischbelastung = 1200 Kg/m²
Max. Werkstückgewicht = 5000 Kg
Rundtisch Ø300 als A oder C Achse,
max. Werkstückgewicht: 5000 Kg

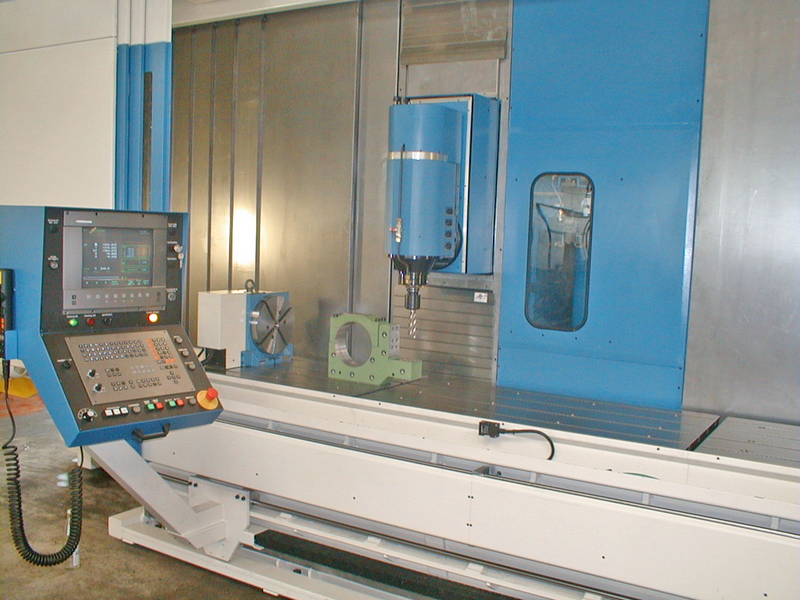

Typ – AXA VHC2 -3000 M- Steuerung TCN 426/430 (1 Stück):

Arbeitsbereich:
X= 2940mm, Y= 600mm, Z= 800mm
B-Achse +/-90° mit 1° TeilungTischbelastung =  600 Kg/m²
Max .Werkstückgewicht = 1000 Kg
Rundtisch Ø300 als  A- oder C- Achse,
max. Werkstückgewicht: 1000 Kg

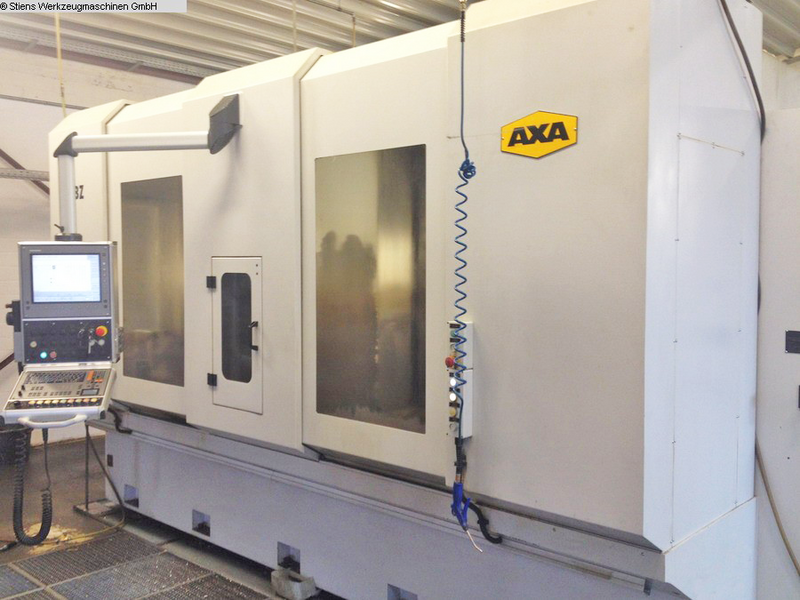

Doppelbearbeitungszentrum Typ AXA DBZI- Steuerung  ITNC 530 (2 Stück):

Arbeitsbereich:
X= 2x750mm, Y= 500mm, Z= 600mm,
2x Rundtisch Ø180 als  A -Achse,
max. Werkstückgewicht: 800 Kg

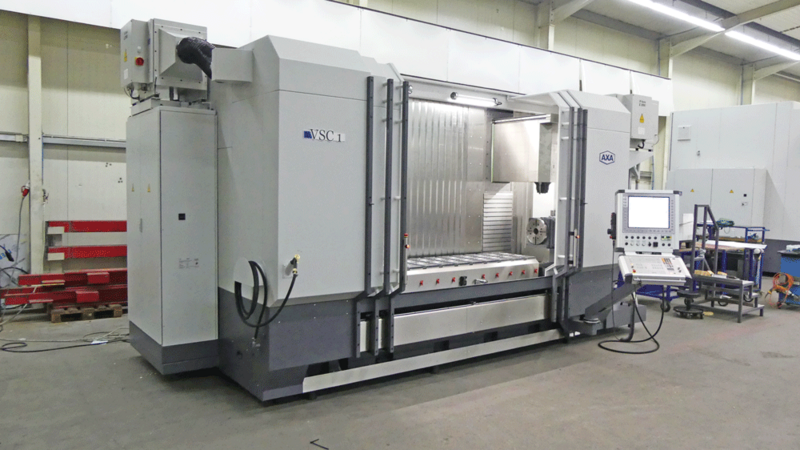

Typ – AXA VSC 1M- Steuerung TNC640 (1 Stück):

Arbeitsbereich:
X= 2320mm, Y= 550mm, Z= 600mm,
n=12.000 1/min, 72 Werkzeugplätze
Nullpunktspannsystem, Schwenkbrücke
max. Werkstückgewicht = 500 Kg

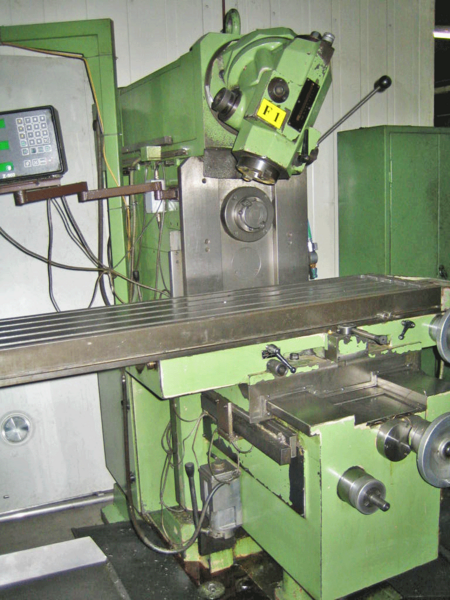

Arbeitsbereich:
X= 1100mm, Y= 300mm, Z= 500mm,
einstellbarer Universalwinkelkopf,
max. Werkstückgewicht = 1000 kg,
manueller Teilkopf als  A- oder C- Achse

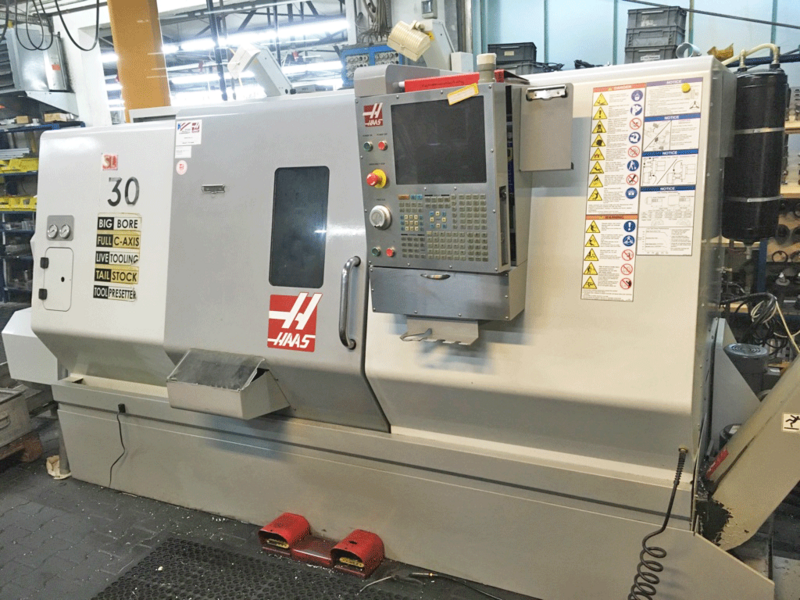

HAAS SL30 Big bore:
Revolver mit 12 Plätzen
Stangengreifer für eine wirtschaftliche Serienfertigung

Futter D380mm, Spindelbohrung: 85mm
Dmax 430mm
X-Achse: 290mm
Z-Achse: 750mm
angetriebene Werkzeuge
Messarm

Spitzenhöhe bis 350mm,
Spitzenlänge bis 2000mm
max. Werkstückgewicht 1000 Kg

Arbeitsbereich:
X= bis 800mm, Y= bis 500mm,  Z= bis 400mm
max. Werkstückgewicht  650 Kg

CNC-Kaltkreissägeautomat:
Arbeitsbereich:
Flach 180x115mm,  Rund 90mm

Kaltkreissäge:
Arbeitsbereich:
Flach 300x20mm,  Vierkant 120x120mm, Rund 130mm

Bandsägen:
Arbeitsbereich:
Flach bis 250x110, Rund bis D 250mm
Umstempelbescheinigung bis 30mm Blechstärke

Die Umstempelung erfolgt mit Zustimmung des Sachverständigen der TÜV NORD Systems GmbH & Co. KG (TÜV-Az.: SWE-1420/10).

Schlagschere:
Arbeitsbereich:  Breite 2000mm, max. Blechstärke 5mm

Plasmazuschnitt:
Manuell, max. Blechstärke 15mm

Autogenzuschnitt:
Manuell, max. Blechstärke 150mm

Abweichende Zuschnitte beziehen wir von unseren zuverlässigen Partner (Erodieren, Laser, Plasma, Wasserstrahl, Autogen etc.)

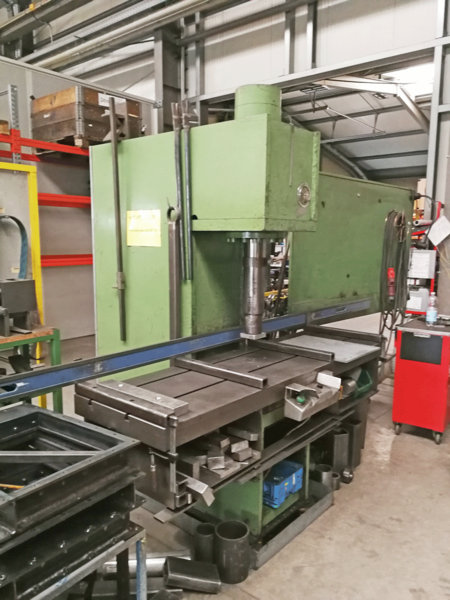

Pressen / Richtpresse bis zur Presskraft von 1000 KN

Manuelle Schwenkbiegemaschine:
Arbeitsbereich:  Breite 2000mm, max. Blechstärke 2mm

Bleche Walzen:
Max. Breite = 1200mm, max. Blechstärke = 4mm, D min =150mm
max. Werkstückgewicht 1000 kg

MAG - Schweißen
Impuls – Schweißen
Elektroden – Schweißen
WIG – Schweißen
Bei Bedarf mit Formierung der Atmosphäre

Widerstandsschweißen Dalex PMS 14-1, P= 100KVA,
Elektrodenkraft  0,2-120 KN

Bolzenschweißen bis M8

Max. Werkstückgewicht 5000 Kg

Glasperlstrahlanlage 400 x 400x 500mm
Rundschleifanlage für Rohre und Wellen, spitzenlos bis Ø 200mm
Manuelle Bearbeitungsmaschinen zum Schleifen, Bürsten und Polieren von Werkstoffen wie Stahl, Edelstahl, Aluminium und Messing

Oberflächenveredelung:
Elektrolytisches Reinigen und polieren von Metallen
Beizen von Edelstählen
^{Verzinken, Vernickeln, Verchromen, Vermessingen, Versilbern, Eloxieren, Strahlen, Brünieren, Phosphortieren Mangan/Zink), etc.}

Ultraschallreinigungsbecken 400 x 400x 500mm
Ultraschall-Reinigung hat sich seit Jahren bewährt und eignet sich zur gründlichen und schonenden Reinigung einfacher und komplexer Bauteile.
Werkstücke können so selbst an unzugänglichen Stellen gründlich und schonend von Ölen und Materialrückständen befreit werden.

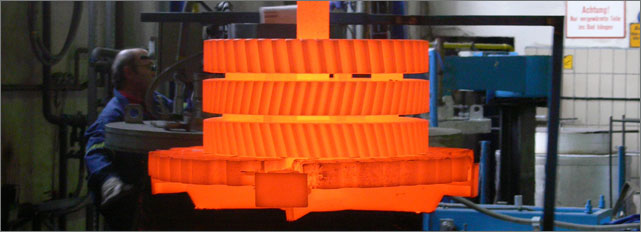

Härten, Glühen, Vakuumhärten, Einsatzhärten, Nitrieren, Plasmanitrieren etc.

Montagemöglichkeiten bis Stückgewicht von 5000 Kg
Montagefläche:  bis 500 m²

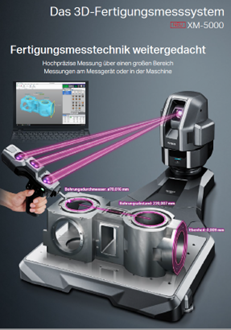

Das XM-5000 von Keyence

Das System gibt uns die Möglichkeit, jederzeit im Fertigungsprozess die geforderten Toleranzen zu überprüfen, um rechtzeitig Maßnahmen zur fehlerfreien Fertigung einzuleiten.
Ein Werkzeug, um unseren Kunden und Partner eine nachhaltig hohe Qualität zu liefern.

• Einfach zu bedienender, handgeführter Messtaster mit intuitiver Bedienoberfläche
• Schnelles Messen von Abständen, Passungen sowie Form und Lagetoleranzen
• Bildgeführte Messanweisungen durch Überlagerung von virtuellem und realem Bild der Messung
• Automatische Erstellung von Prüfberichten und visueller Bilddokumentation mit statistischer Auswertemöglichkeit der Messergebnisse
• Vergleich mit 3D-CAD-Daten, Export von CAD-Daten aus gemessenen Elementen
• Flexible Messungen an jedem Ort durch stationäre sowie mobile Einsatzmöglichkeit

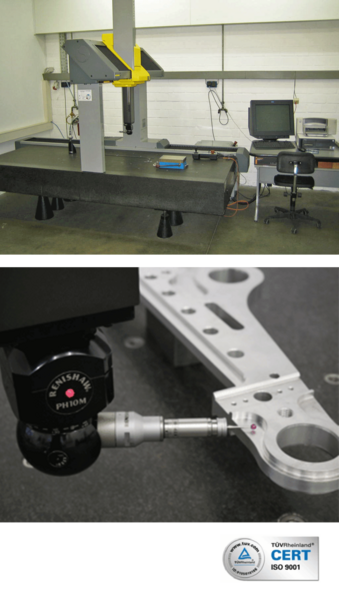

Datenblatt

Software PC-Demis, offline Programmierung
Arbeitsbereich:
X=855mm, Y=1900mm, Z=660mm,
mit Schwenkkopf PH 10-M-Kit, Die erreichbare Genauigkeit liegt laut Hersteller bei 2,4 + 3,6 * L / 1000 (L = Messlänge)
max. Werkstückgewicht = 1500 KG.
Klimatisierter Messraum 20°

• Höhenmesser 600mm Linear height Mitutoyo
• Oberflächenrauheitsmessgerät Mitutoyo Surftest 211
• Härteprüfung Rockwellprinzip Ernst AT 180 D
• Messschieber bis 2000mm
• Bügelmessschrauben bis 300mm
• Innenmikrometer bis 150mm
• Tiefenmikrometer bis 300mm
• Gewindelehrdorne bis M60
• Lehrdorne bis Ø 80H7

DNT Findoo Microcam Endoskopcamera mit Micro Sonde 4,5 mm x 900mm
Farbeindringverfahren, Leckprüfung

Unsere WPK ist zertifiziert nach EN 1090-2 EXC2 1783-1
Wir sind zertifiziert ISO 9001-2015
